BMC FATIH 110-08
Grup Adı/Group Name :
Yakıt sistemi / Fuel system
Komple Adı/Assy Name :

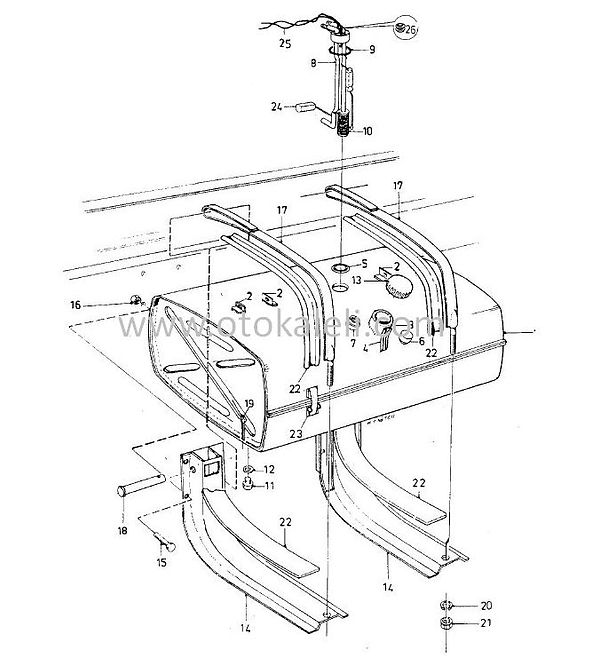

Yakıt tankı ve bağlantıları / Fuel tank & mountings
2K15112
SEKIL/FIG | PARCA KODU / PART CODE | PARCA ADI | PART NAME | MIKTAR / QTY. | ACIKLAMA / REMARK |
|---|---|---|---|---|---|
1 | 2K15152 | Yakıt tankı-KMPL. | Fuel tank-ASSY. | 1 | (105lt.) |
2 | K1C7102 | Braket, yakıt tankı | Bracket-Fuel tank | 3 | |
3 | K1C7103 | Doldurma boğazı, yakıt tankı | Tube, connection fuel tank | 1 | |
4 | K1C7104 | Braket, yakıt tank.dold.bor. | Bracket | 1 | |
5 | K5C7085 | Braket | Bracket | 1 | |
6 | K5C7084 | Su ayırıcı kabı | Sedimentation cup | 1 | |
7 | K1C7132 | Adaptör, su ayırıcı kabı | Adapter-Sedimentation cup | 1 | |
8 | K0C7000 | Şamandıra ünitesi-KMPL. | Fuel gauge sender-ASSY. | 1 | |
9 | K0C7005 | O-Ring | O-Ring | 1 | |
10 | 2K12324 | Şamandıra süzgeci | Filter | 1 | |
11 | K2E1007 | Tapa, yakıt tankı boşaltma | Plug, fuel drain | 1 | |
12 | K2E1008 | O-Ring | O-Ring | 1 | |
13 | 2K15114 | Depo kapağı | Fuel filler cap | 1 | |
14 | 2K15122 | Braket, tank taşıyıcı | Bracket, tank carrier | 2 | |
15 | BH607121 | Cıvata | Bolt | 8 | |
16 | NV607041 | Sıkmalı somun | Nut, lock | 8 | |
17 | K8C7007 | Kuşak-KMPL.Yakıt tankı | Suspension bant-ASSY. | 2 | |
18 | K8C7004 | Pim | Pin | 2 | |
19 | PS608101 | Kopilya | Split pin | 2 | |
20 | WL600072 | Yaylı rondela | Washer, spring | 2 | |
21 | NH607041 | Somun | Nut | 2 | |
22 | K1C7110 | Kuşak, yakıt depo bağl.last. | Rubber mounting | 2 | |
23 | K1C7083 | Kuşak yastığı | Rubber mounting | 2 | |
24 | 2K68908 | Şamandıra topu, plastik | Plastic ball-Fuel tank | 1 | |
25 | K8D2018 | Kablo, şamandra | Cable | 1 | |
26 | K1C7131 | Gromet | Grommet | 1 |
Önceki Sayfa/ Previous Page
Sonraki Sayfa/ Next Page
Sayfa/Page
23
