BMC FATIH 280
Grup Adı/Group Name :
Arka dingil / Rear axle
Komple Adı/Assy Name :

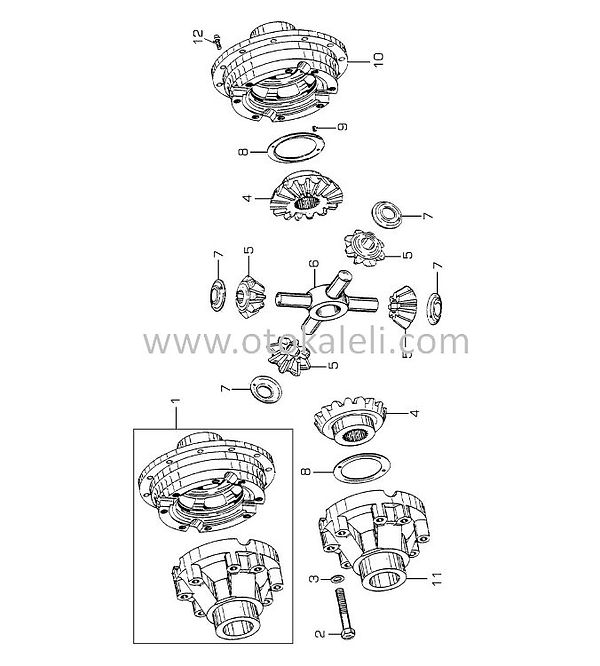

Arka 1.diferansiyel. / Rear 1st.differential.
57RS301210A
SEKIL/FIG | PARCA KODU / PART CODE | PARCA ADI | PART NAME | MIKTAR / QTY. | ACIKLAMA / REMARK |
---|---|---|---|---|---|
1 | 4K97760 | Istavroz kutusu-KMPL. | Differential case-ASSY. | 1 | |
2 | BX212182 | Cıvata | Bolt | 8 | (12x1.5x90) |
3 | 4K97151 | Rondela | Washer | 8 | |
4 | 4K97152 | Aks dişlisi | Differential side gear | 2 | |
5 | 4K97758 | İstavroz dişlisi | Differential gear | 4 | |
6 | 4K97154 | Istavroz mili | Differential spider | 1 | |
7 | 4K97155 | Dayanma rondelası | Washer, thrust | 4 | |
8 | 4K97156 | Dayanma rondelası | Washer, thrust | 2 | (S=1.5) |
9 | 4K97157 | Aks dişli pimi | Grooved pin | 4 | |
10 | 57RS302159 | İstavroz kutusu-Sol | Differential case-LH | 1 | |
11 | 57RS302161 | İstavroz kutusu-Sağ | Differential case-RH | 1 | |
12 | 4K97143 | Ayna dişli cıvatası | Screw, ring gear | 12 |
Önceki Sayfa/ Previous Page
Sonraki Sayfa/ Next Page
Sayfa/Page
85
