BMC PRO 624 4X4
Grup Adı/Group Name :
Şasi ve sürücü kabini / Chassis & cab
Komple Adı/Assy Name :

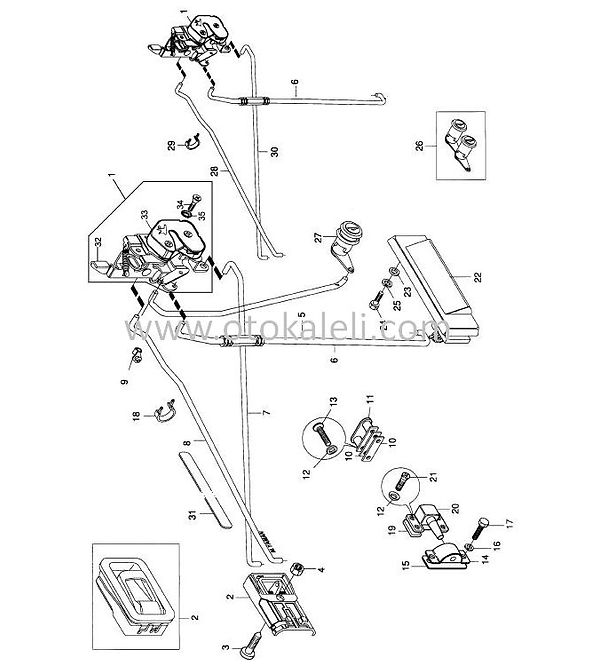

Kapı kilidi ve bağlantıları / Door lock & mountings
58RS103887YS
SEKIL/FIG | PARCA KODU / PART CODE | PARCA ADI | PART NAME | MIKTAR / QTY. | ACIKLAMA / REMARK |
|---|---|---|---|---|---|
1 | 8K35237 | Kapı kilidi-KMPL.Sol | Door lock-ASSY.LH | 2 | |
2 | 8M63236 | Kapı iç açma mekanizması-Sol | Handle,remote-Inner,LH | 2 | |
3 | SE105161 | Vida | Screw | 4 | |
4 | NJ105061 | Somun | Nut | 4 | |
5 | 8K93374 | Çubuk, kapı dış emniyet | Safety bar,door-Outer | 4 | |
6 | 8K232011 | Çubuk, kapı dış açma kolu-Sol | Bar door,outer open.handle-LH | 2 | |
7 | 8K35251 | Çubuk, kapı iç emniyet-Sol | Safety bar, door inner-LH | 1 | |
8 | 58RS101995 | Çubuk, kapı iç açma kolu-Sol | Bar-LH | 1 | |
9 | 8M31011 | Mafsal tutucu, kapı dış kolu | Retainer-Handle door outer | 24 | |
10 | 8K93491 | Conta, kilit karşılığı | Gasket-Door lock&arm check | 8 | |
11 | 8K93510 | Kapı kilit karşılığı-KMPL. | Striker-ASSY. | 4 | |
12 | WG106001 | Konik rondela | Washer | 24 | |
13 | SF106401 | Vida | Screw | 8 | |
14 | K5B2171 | Kapı takozu | Plate striker | 4 | |
15 | 8K93667 | Şim, kapı takozu | Shim-Door lock arm check | 4 | |
16 | WL110002 | Yaylı rondela | Washer, spring | 8 | |
17 | SH110201 | Cıvata | Screw | 8 | |
18 | 8K230616 | Klips-Su fıskiye | Clip-Water jet | 8 | |
19 | 8K93633 | Conta | Gasket | 4 | |
20 | 8M51894 | Karşılık pimi, kapı takozu | Pin-Door lock arm check | 4 | |
21 | SF106201 | Vida | Screw | 16 | |
22 | 58RS103401 | Kapı kolu dış-Sol | Door arm outer-LH | 2 | |
23 | WA106041 | Düz rondela | Washer, plain | 4 | |
24 | SH106101 | Cıvata | Screw | 4 | |
25 | WL106002 | Yaylı rondela | Washer, spring | 4 | |
26 | 58RS502924 | Kilit seti (Kontak-Kapı-Depo) | Lock set (Ign.key-Door-Tank) | 1 | |
27 | 8K230371 | Kapı kilit butonu-KMPL.Sol | Button-ASSY.Door lock/LH | 1 | |
28 | 58RS104103 | Çubuk, kapı iç açma kolu-Sol | Bar, door inner open level-LH | 1 | |
29 | 8K232184 | Klips | Clip | 5 | |
30 | 58RS104105 | Çubuk, kapı iç emniyeti-Sol | Bar, door inner safety-LH | 1 | |
31 | 58RS103900 | Lastik şerit | Rubber striker | 4 | |
32 | 58RS100703 | Kilit hareket mekanizması-Sol | Locking-LH | 1 | |
33 | 58RS101281 | Kilit mekanizması-Sol | Lock mechanism-LH | 1 | |
34 | SJ108301 | Vida | Screw | 6 | |
35 | 8K232075 | Tırtıllı rondela | Washer, shakeproof | 6 | |
1_ | 8K35238 | Kapı kilidi-KMPL.Sağ | Door lock-ASSY.RH | 2 | |
22_ | 58RS103400 | Kapı kolu dış-Sağ | Door arm outer-RH | 2 | |
27_ | 8K230370 | Kapı kilit butonu-KMPL.Sağ | Button-ASSY.Door lock-RH | 1 | |
28_ | 58RS104102 | Çubuk, kapı iç açma kolu-Sağ | Bar, door inner open level-RH | 1 | |
2_ | 8M63235 | Kapı iç açma mekanizması-Sağ | Handle,remote-Inner,RH | 2 | |
30_ | 58RS104104 | Çubuk, kapı iç emniyeti-Sağ | Bar, door inner safety-RH | 1 | |
32_ | 58RS100702 | Kilit hareket mekanizması-Sağ | Locking-RH | 1 | |
33_ | 58RS101282 | Kilit mekanizması-Sağ | Lock mechanism-RH | 1 | |
6_ | 8K232010 | Çubuk, kapı dış açma kolu-Sağ | Bar door,outer open.handle-RH | 2 | |
7_ | 8K35252 | Çubuk, kap ı iç emniyet-Sağ | Safety bar, door inner-RH | 1 | |
8_ | 58RS101994 | Çubuk, kapı iç açma kolu-Sağ | Bar-RH | 1 |
