BMC PRO 827 DCX

Grup Adı/Group Name  :

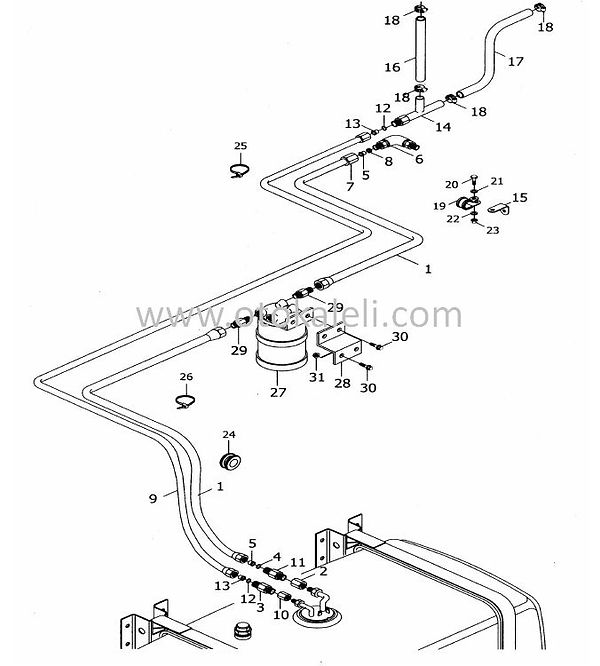

Yakit sistemi / Fuel system

Komple Adı/Assy Name :

Yakıt tankı boru&bağlantıları / Fuel tank pipes & mountings

52RS007391D2

SEKIL/FIG
PARCA KODU / PART CODE
PARCA ADI
PART NAME
MIKTAR / QTY.
ACIKLAMA / REMARK
1
9P900355
Boru, otomatikten filtreye
Pipe,fuel supply
1
(L=3000 mm.)
2
2K207784
Adaptör
Adapter
1
3
5K206341
Adaptör
Adapter
1
4
5K97360
O-Ring
O-Ring
1
5
5K97450
Çekirdek
Ferrule
2
6
52RS008085
Dirsek rakor
Elbow connector
1
7
5K204508
Somun
Nut
1
8
5K203206
Dış çekirdek
Outer ferrule
1
9
5K97428
Plastik hortum
Hose, plastic
1
(L=1830 mm.)
10
2K207783
Adaptör
Adapter
1
11
5K208484
Rakor
Connector
1
12
5K98486
O-Ring
O-Ring
1
13
5K97423
İç çekirdek
Ferrule
2
14
52RS007423
T-Adaptör
T-Adapter
1
15
2K11139
Braket
Bracket
2
16
2K64105
Hortum, yakıt motor üstü
Hose
1
(L=130 mm.)
17
2K68905
Yakıt dönüş hortumu
Hose, fuel return
1
(L=600 mm.)
18
B0C282
Kelepçe
Clamp
4
19
B0C1463
Kelepçe
Clamp
2
20
SH604061
Cıvata
Screw
2
21
PWZ204
Düz rondela
Washer, plain
2
22
WL600042
Yaylı rondela
Washer, spring
2
23
NH604041
Somun
Nut
2
24
K0C8385
Lastik gromet
Grommet, rubber
1
25
5K92294
Klips
Clip
2
26
52RS002553
Plastik kelepçe
Clamp, plastic
4
27
52RS015959
Yakıt su ayırıcı filtresi
Fuel separator filter
1
28
52RS016714
Braket, su ayırıcı filtre
Bracket,water seperator filter
1
29
52RS015789
Rakor
Connector
2
30
FS110351
Şapkalı cıvata
Cap screw
4
31
FX110041
Şapkalı somun
Cap nut
4

Önceki Sayfa/ Previous Page

Sonraki Sayfa/ Next Page

Sayfa/Page

26
