BMC PRO 827 DHF
Grup Adı/Group Name :
Yakit sistemi / Fuel system
Komple Adı/Assy Name :

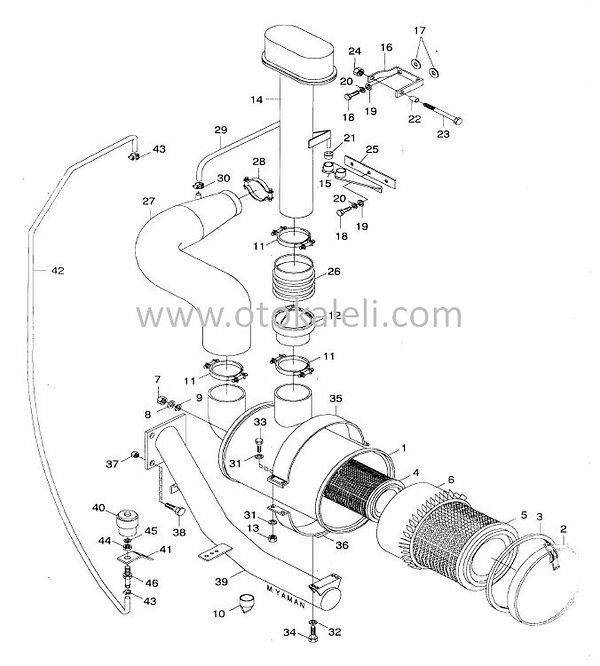

Hava filtresi / Air filter
52RS015066D
SEKIL/FIG | PARCA KODU / PART CODE | PARCA ADI | PART NAME | MIKTAR / QTY. | ACIKLAMA / REMARK |
|---|---|---|---|---|---|
1 | 52RS001777 | Hava filtresi, montajlı-KMPL. | Air filter, mounting-ASSY. | 1 | |
2 | 52RS001781 | Kapak | Cover | 1 | |
3 | 52RS003080 | Conta | Gasket | 1 | |
4 | 52RS000351 | Filtre elemanı, iç | Filter element, inner | 1 | |
5 | 52RS000350 | Filtre elemanı, dış | Filter element, outer | 1 | |
6 | 2K61606 | Siklon | Cyclon housing | 1 | |
7 | NH108041 | Somun | Nut | 8 | |
8 | WA108051 | Düz rondela | Washer, plain | 8 | |
9 | WL108002 | Yaylı rondela | Washer, spring | 8 | |
10 | K8E6048 | Toz tahliye lastiği | Rubber, dust relief | 1 | |
11 | 2K64520 | Kelepçe | Clamp | 3 | |
12 | 2K205589 | Başlık, hava filtresi | Cap, air cleaner | 1 | |
13 | NH108041 | Somun | Nut | 4 | |
14 | 52RS017290 | Hava emiş başlığı | Head, air intake | 1 | |
15 | 52RS000043 | Braket, alt | Bracket, lower | 1 | |
16 | 52RS017325 | Askı braketi, üst | Hanger bracket, upper | 1 | |
17 | 8K63212 | Conta, hava emiş başlığı | Gasket, air custion cover | 2 | |
18 | SH108201 | Cıvata | Screw | 4 | |
19 | WA108051 | Düz rondela | Washer, plain | 6 | |
20 | WL108002 | Yaylı rondela | Washer, spring | 4 | |
21 | K8E6102 | Lastik burç | Bushing, rubber | 4 | |
22 | K8E6103 | Burç | Bushing | 1 | |
23 | BH605261 | Cıvata | Bolt | 1 | |
24 | NV605041 | Sıkmalı somun | Nut, lock | 1 | |
25 | 52RS000066 | Conta, hava emiş başlığı | Gasket, air suction cover | 1 | |
26 | 2K61632 | Körüklü hortum | Hose, bellows | 1 | |
27 | 52RS018095 | Hortum, turbo emiş | Hose, turbo intake | 1 | |
28 | B0E1080 | Kelepçe, turbo hortum | Clamp-Turbo hose | 1 | |
29 | 5K200252 | Boru, hava kompresörü | Pipe, air compressor | 1 | |
30 | B0C1463 | Kelepçe | Clamp | 3 | |
31 | WA108051 | Düz rondela | Washer, plain | 12 | |
32 | WL108002 | Yaylı rondela | Washer, spring | 8 | |
33 | SH108301 | Cıvata | Screw | 4 | |
34 | SH108201 | Cıvata | Screw | 4 | |
35 | 52RS001790 | Kelepçe, üst | Clamp, upper | 1 | |
36 | 52RS001791 | Kelepçe, kaynaklı-KMPL.Alt | Clamp, welded-ASSY.Lower | 1 | |
37 | FX112041 | Şapkalı somun | Cap nut | 4 | |
38 | FS112401 | Şapkalı cıvata | Cap screw | 4 | |
39 | 52RS000214 | Braket, hava filtre bağlantı | Bracket, air filter mounting | 1 | |
40 | 9P906927 | Vakum ikaz göstergesi | Indicator vacuum warning | 1 | |
41 | 2K200369 | Braket, vakum ikaz göstergesi | Bracket | 1 | |
42 | 2K61923 | Hortum, vakum ikaz göstergesi | Hose, indicator vacuum warning | 1 | |
43 | B0C282 | Kelepçe | Clamp | 1 | |
44 | K0E6019 | Somun | Nut | 1 | |
45 | WL600062 | Yaylı rondela | Washer, spring | 1 | |
46 | K0E6009 | Adaptör, ikaz ünitesi | Adapter-Warning unit | 1 | |
47 | 52RS001783 | Gövde | Body | 1 | |
48 | 52RS000352 | Çıkış dirseği | Elbow, outlet | 1 |
