BMC PRO 827 LCX LKT YHF
Grup Adı/Group Name :
Vites kutusu / Gearbox
Komple Adı/Assy Name :

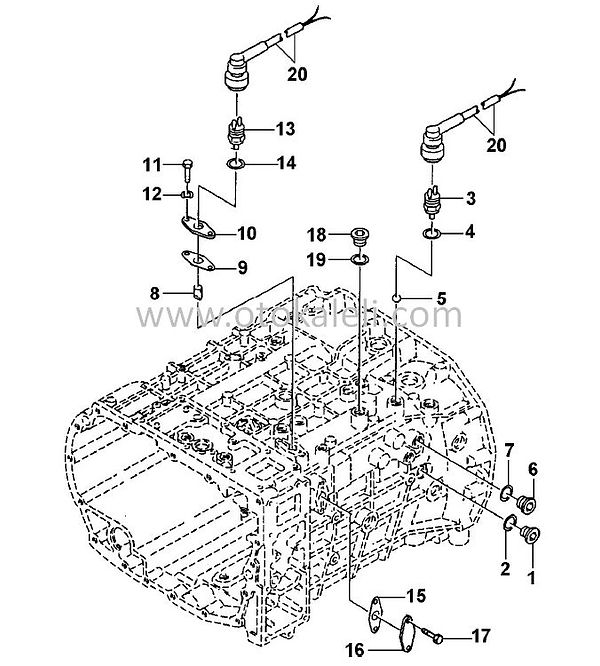

Tapalar (zf 9s 109) / Plugs (zf 9s 109)
4K97311-8
SEKIL/FIG | PARCA KODU / PART CODE | PARCA ADI | PART NAME | MIKTAR / QTY. | ACIKLAMA / REMARK |
|---|---|---|---|---|---|
1 | 9P905414 | Vidalı tapa | Screw plug | 1 | (M14x1,5) |
2 | 9P912512 | Sızdırmazlık segmanı | Sealing ring | 1 | YENİ TİP/NEW TYPE |
2 | 9P900759 | Sızdırmazlık halkası | Sealing ring | 1 | ESKİ TİP/OLD TYPE |
3 | 9P900601 | Geri vites ikaz müşiri | Switch | 1 | ESKİ TİP/OLD TYPE |
3 | 9P909410 | Müşir | Switch | 1 | YENİ TİP/NEW TYPE |
4 | 9P900600 | Sızdırmazlık halkası | Sealing ring | 1 | (A=18x24) |
5 | 9P900741 | Bilya | Ball | 1 | |
6 | 9P900599 | Vidalı tapa | Screw plug | 1 | (M18x1,5) |
7 | 9P900600 | Sızdırmazlık halkası | Sealing ring | 1 | (A=18x24) |
8 | 9P902061 | Pim | Pin | 1 | SAĞDANÇIKIŞ(RHD) |
9 | 9P902062 | Conta | Gasket | 1 | |
10 | 9P902066 | Pleyt | Plate | 1 | SOLDANÇIKIŞ(LHD) |
10 | 9P902063 | Pleyt | Plate | 1 | YENİ TİP/NEW TYPE |
10 | 9P902063 | Pleyt | Plate | 1 | SAĞDANÇIKIŞ(RHD) |
11 | 9P902064 | Cıvata | Bolt | 2 | (M8x28) |
12 | 9P900637 | Yaylı rondela | Washer, spring | 2 | |
13 | 9P909411 | Geri vites müşiri | Reverse gear sensor | 1 | SAĞDANÇIKIŞ(RHD) |
13 | 9P902065 | Geri vites müşiri | Reverse gear sensor | 1 | ESKİTİP/OLDTYPE |
14 | 9P900600 | Sızdırmazlık halkası | Sealing ring | 1 | SAĞDANÇIKIŞ(RHD) |
15 | 9P902062 | Conta | Gasket | 1 | |
16 | 9P902066 | Pleyt | Plate | 1 | |
17 | 9P900566 | Cıvata | Bolt | 2 | (M8x20) |
18 | 9P900599 | Vidalı tapa | Screw plug | 1 | (A=18x1,5) |
19 | 9P900600 | Sızdırmazlık halkası | Sealing ring | 1 | (A=18x24) |
20 | 9P909422 | Yağ besleme parçası | CKD supply | 2 | SAĞDANÇIKIŞ(RHD) |
1-20 | 9P919377 | Bağlantı parçaları-KMPL. | Connecting parts-ASSY. | 1 |
