BMC PRO 827 ZCX ZHF
Grup Adı/Group Name :
Şasi ve sürücü kabini / Chassis & cab
Komple Adı/Assy Name :

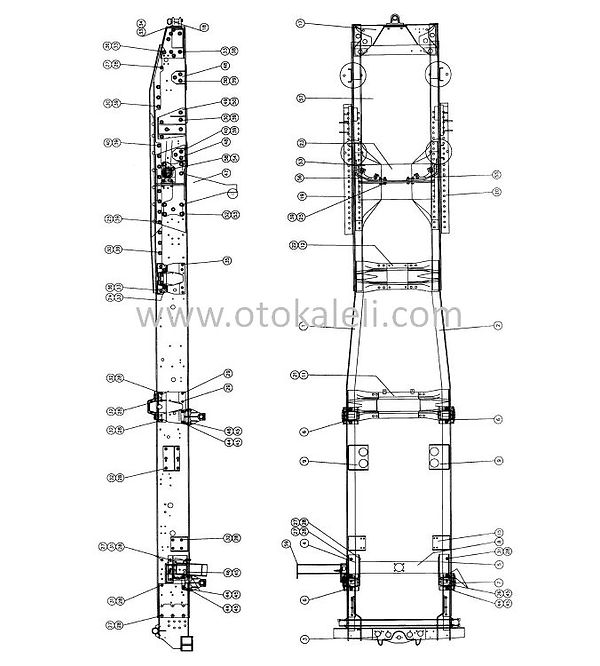

Şasi, boyalı-kmpl.(zcx) / Chassis, painted-assy.(zcx)
827ZCXSS100M
SEKIL/FIG | PARCA KODU / PART CODE | PARCA ADI | PART NAME | MIKTAR / QTY. | ACIKLAMA / REMARK |
|---|---|---|---|---|---|
1 | 52RS015086 | Şasi yan kolu-Sağ | Chassis side member-RH | 1 | |
2 | 52RS015087 | Şasi yan kolu-Sol | Chassis side member-LH | 1 | |
3 | 52RS013638 | Yataklama traversi-KMPL. | Torsion bar-ASSY. | 1 | |
4 | 52RS006037 | Braket, motor ön-Sağ | Bracket, engine front-RH | 1 | |
5 | 52RS005716 | Braket, motor ön-Sol | Bracket, engine front-LH | 1 | |
6 | 52RS003180 | Kulak, ön makas | Bracket, front spring | 3 | |
7 | 52RS003202 | Makas kulağı, ön-Sol | Spring bracket, front-LH | 1 | |
8 | 52RS003472 | Travers-KMPL.Motor ön | Crossmember-ASSY.Engine front | 1 | |
9 | 2K201170 | Braket | Bracket | 2 | |
11 | 52RS000726 | Travers, ön makas arka kulak | Crossmember | 1 | |
12 | 52RS000503 | Travers | Crossmember | 1 | |
15 | 52RS000787 | Braket, VDÇ bağlantısı | Bracket, anti-roll bar mountin | 2 | |
17 | 52RS002930 | Arka çeki traversi-KMPL. | Crossmember-ASSY.Rear tow | 1 | |
18 | 7K98828 | Braket, çeki | Bracket-Tie | 1 | |
19 | 52RS003279 | Pleyt-KMPL.Sağ | Plate-ASSY.RH | 1 | |
20 | 52RS003280 | Pleyt-KMPL.Sol | Plate-ASSY.LH | 1 | |
21 | 7K204681 | Pleyt | Plate | 2 | |
22 | 7K205469 | Pleyt | Plate | 2 | |
23 | 52RS004495 | Travers-KMPL. | Crossmember-ASSY. | 1 | |
24 | FS114401 | Şapkalı cıvata | Cap screw | 4 | |
25 | FC116116 | Cıvata | Bolt | 20 | |
26 | FC112125 | Şapkalı cıvata | Cap screw | 3 | |
27 | FS112351 | Şapkalı cıvata | Cap screw | 26 | |
28 | FX112041 | Şapkalı somun | Cap nut | 55 | |
29 | B0C1418 | Perçin | Rivet | 5 | |
30 | FT116406 | Şapkalı cıvata | Cap screw | 30 | |
31 | FS112451 | Şapkalı cıvata | Cap screw | 4 | |
32 | FS112401 | Şapkalı cıvata | Cap screw | 25 | |
33 | FX114041 | Şapkalı somun | Cap nut | 32 | |
34 | FB114111 | Şapkalı cıvata | Cap screw | 4 | |
35 | 7R10440 | Perçin | Rivet | 8 | |
36 | FS114451 | Şapkalı cıvata | Cap screw | 10 | |
38 | FS114351 | Cıvata | Bolt | 14 | |
39 | FX116056 | Şapkalı somun | Cap nut | 58 | |
40 | FC116096 | Cıvata | Bolt | 8 | |
44 | FC112105 | Şapkalı cıvata | Cap screw | 8 | |
45 | FX112055 | Şapkalı somun | Cap nut | 16 | |
46 | FC112092 | Şapkalı cıvata | Cap screw | 5 | |
47 | 52RS004613 | Ön askı kulağı | Bracket, front hanger | 2 | |
48 | 52RS004626 | Braket, hava kor.üst | Air spring top mounting | 4 | |
49 | 52RS004628 | Amortisör braketi-Sol | Bracket, absorber-LH | 1 | |
50 | 52RS004629 | Amortisör braketi-Sağ | Bracket, absorber-RH | 1 | |
52 | FX120056 | Şapkalı somun | Cap nut | 14 | |
53 | FC120136 | Cıvata | Bolt | 18 | |
54 | FC120146 | Cıvata | Screw | 6 | |
55 | 52RS004496 | Braket, V-Çeki kolu-Sağ | Bracket, V-Tow bar-RH | 1 | |
56 | 52RS004497 | Braket, V-Çeki kolu-Sol | Bracket, V-Tow bar-LH | 1 | |
57 | 52RS002907 | V-Çeki kolu-Ön/Arka | V-Tow bar-Front/Rear | 1 | |
58 | NV120041 | Sıkmalı somun | Nut, lock | 6 | |
59 | 52RS015229 | Braket, kep silindiri bağlantı | Bracket, cab cylinder mounting | 1 |
