BMC PRO 832 CDX

Grup Adı/Group Name  :

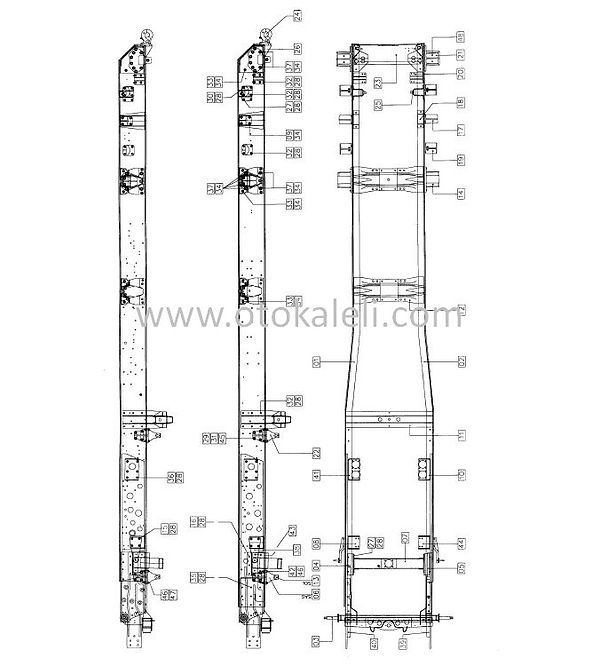

Şasi ve sürücü kabini / Chassis & cab

Komple Adı/Assy Name :

Şasi-kmpl. / Chassis-assy.

832CDXSS100A

SEKIL/FIG
PARCA KODU / PART CODE
PARCA ADI
PART NAME
MIKTAR / QTY.
ACIKLAMA / REMARK
1
54RS720621
Şasi kolu-Sağ
Chassis member-RH
1
2
54RS720622
Şasi kolu-Sol
Chassis member-LH
1
3
54RS720650
Torsiyon traversi-KMPL.
Torsion bar-ASSY.
1
4
54RS720624
Braket, motor ön-Sağ
Bracket, engine front-RH
1
5
54RS720625
Braket, motor ön-Sol
Bracket, engine front-LH
1
6
52RS006950
Kulak, ön makas-Sağ
Bracket, front spring-RH
1
7
52RS003472
Travers-KMPL.Motor ön
Crossmember-ASSY.Engine front
1
8
54RS720663
Braket, ön VDÇ bağlantı-Sağ
Bracket,front Anti roll bar-RH
1
9
FS114451
Şapkalı cıvata
Cap screw
8
10
54RS720627
Braket, motor arka-Sol
Bracket, engine rear-LH
1
11
54RS720616
Travers, PTO
Crossmember, power take off
1
12
52RS000503
Travers
Crossmember
2
13
52RS006951
Kulak, ön makas-Sol
Bracket, front spring-LH
1
14
7K204731
Kulak, arka makas-Ön
Bracket
2
15
FB112161
Cıvata
Bolt
8
16
FB112121
Cıvata
Bolt
6
17
7K89191
Bump braketi, arka
Bump-Bracket, rear
2
18
52RS011918
Takviye bump braketi
Bracket, reinforcement
2
19
7K88828
Braket-Muav.makas
Bracket
4
20
52RS000121
Braket, VDÇ bağlantı-Arka
Bracket, rear
2
21
7K87608
Kulak, ilave dingil-Arka
Bracket-Third axle, rear
2
22
7K99402
Kulak, ön makas-Arka
Bracket, front spring
2
23
54RS720657
Travers, arka çeki
Crossmember, rear tow bar
1
24
7K800102
Arka çeki kancası
Tow hook
1
25
7K98370
Braket, arka amortisör
Bracket, rear shock absorber
2
26
54RS720662
Braket
Bracket
1
27
FS112351
Şapkalı cıvata
Cap screw
19
28
FX112041
Şapkalı somun
Cap nut
80
29
FC112125
Şapkalı cıvata
Cap screw
4
30
FB112101
Şapkalı cıvata
Cap screw
4
31
FC112095
Şapkalı cıvata
Cap screw
8
32
FS112401
Şapkalı cıvata
Cap screw
47
33
FS114401
Şapkalı cıvata
Cap screw
29
34
FX114041
Şapkalı somun
Cap nut
57
35
FB112101
Şapkalı cıvata
Cap screw
9
36
FB112131
Şapkalı cıvata
Cap screw
4
37
FB114111
Şapkalı cıvata
Cap screw
20
38
54RS720574
Braket, kep silindir şasi
Bracket, cap cylinder chassis
2
39
54RS720631
Pleyt, şasi iç-Sol
Plate, chassis inlet-LH
1
40
54RS720630
Pleyt, şasi iç-Sağ
Plate, chassis inlet-RH
1
41
54RS720626
Braket, motor arka-Sağ
Bracket, engine rear-RH
1
42
FC114126
Cıvata
Bolt
1
43
FB112091
Cıvata
Bolt
2
44
54RS720664
Braket, ön VDÇ bağlantı-Sol
Bracket,front Anti roll bar-LH
1
45
FX112055
Şapkalı somun
Cap nut
12
46
FX114056
Şapkalı somun
Cap nut
20
47
FC114136
Cıvata
Bolt
19
48
FS112351
Şapkalı cıvata
Cap screw
4
*
832CDXSS100
Şasi, boyalı-KMPL.
Chassis, painted-ASSY.
1
