BMC PRO 832 CDX

Grup Adı/Group Name  :

Şasi ve sürücü kabini / Chassis & cab

Komple Adı/Assy Name :

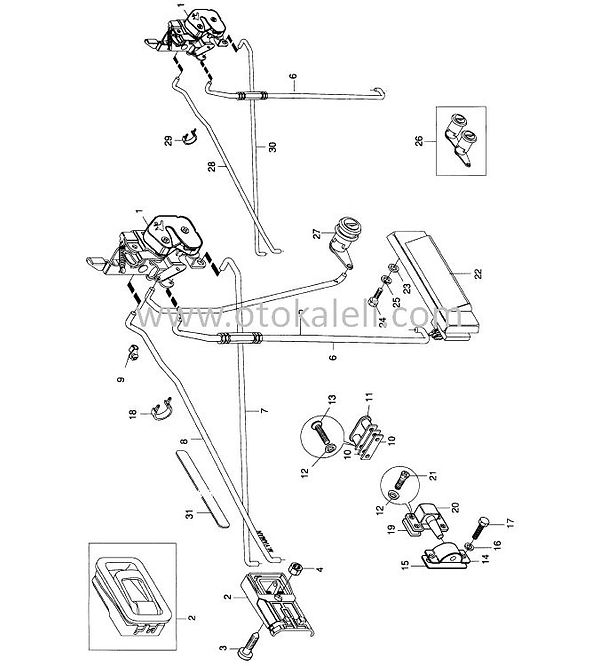

Kapı kilidi ve bağlantıları / Door lock & mountings

58RS103887

SEKIL/FIG
PARCA KODU / PART CODE
PARCA ADI
PART NAME
MIKTAR / QTY.
ACIKLAMA / REMARK
1
8K35237
Kapı kilidi-KMPL.Sol
Door lock-ASSY.LH
2
2
8M63236
Kapı iç açma mekanizması-Sol
Handle,remote-Inner,LH
2
3
SE105161
Vida
Screw
4
4
NJ105061
Somun
Nut
4
5
8K93374
Çubuk, kapı dış emniyet
Safety bar,door-Outer
4
6
8K232011
Çubuk, kapı dış açma kolu-Sol
Bar door,outer open.handle-LH
2
7
8K35251
Çubuk, kapı iç emniyet-Sol
Safety bar, door inner-LH
1
8
58RS101995
Çubuk, kapı iç açma kolu-Sol
Bar-LH
1
9
8M31011
Mafsal tutucu, kapı dış kolu
Retainer-Handle door outer
24
10
8K93491
Conta, kilit karşılığı
Gasket-Door lock&arm check
8
11
8K93510
Kapı kilit karşılığı-KMPL.
Striker-ASSY.
4
12
WG106001
Konik rondela
Washer
24
13
SF106401
Vida
Screw
8
14
K5B2171
Kapı takozu
Plate striker
4
15
8K93667
Şim, kapı takozu
Shim-Door lock arm check
4
16
WL110002
Yaylı rondela
Washer, spring
8
17
SH110201
Cıvata
Screw
8
18
8K230616
Klips-Su fıskiye
Clip-Water jet
8
19
8K93633
Conta
Gasket
4
20
8M51894
Karşılık pimi, kapı takozu
Pin-Door lock arm check
4
21
SF106201
Vida
Screw
16
22
58RS103401
Kapı kolu dış-Sol
Door arm outer-LH
2
23
WA106041
Düz rondela
Washer, plain
4
24
SH106101
Cıvata
Screw
4
25
WL106002
Yaylı rondela
Washer, spring
4
26
58RS502924
Kilit seti (Kontak-Kapı-Depo)
Lock set (Ign.key-Door-Tank)
1
27
8K230371
Kapı kilit butonu-KMPL.Sol
Button-ASSY.Door lock/LH
1
28
58RS104103
Çubuk, kapı iç açma kolu-Sol
Bar, door inner open level-LH
1
29
8K232184
Klips
Clip
5
30
58RS104105
Çubuk, kapı iç emniyeti-Sol
Bar, door inner safety-LH
1
31
58RS103900
Lastik şerit
Rubber striker
4
1_
8K35238
Kapı kilidi-KMPL.Sağ
Door lock-ASSY.RH
2
22_
58RS103400
Kapı kolu dış-Sağ
Door arm outer-RH
2
27_
8K230370
Kapı kilit butonu-KMPL.Sağ
Button-ASSY.Door lock-RH
1
28_
58RS104102
Çubuk, kapı iç açma kolu-Sağ
Bar, door inner open level-RH
1
2_
8M63235
Kapı iç açma mekanizması-Sağ
Handle,remote-Inner,RH
2
30_
58RS104104
Çubuk, kapı iç emniyeti-Sağ
Bar, door inner safety-RH
1
6_
8K232010
Çubuk, kapı dış açma kolu-Sağ
Bar door,outer open.handle-RH
2
7_
8K35252
Çubuk, kapı iç emniyet-Sağ
Safety bar, door inner-RH
1
8_
58RS101994
Çubuk, kapı iç açma kolu-Sağ
Bar-RH
1
